塑料機械專用減速箱

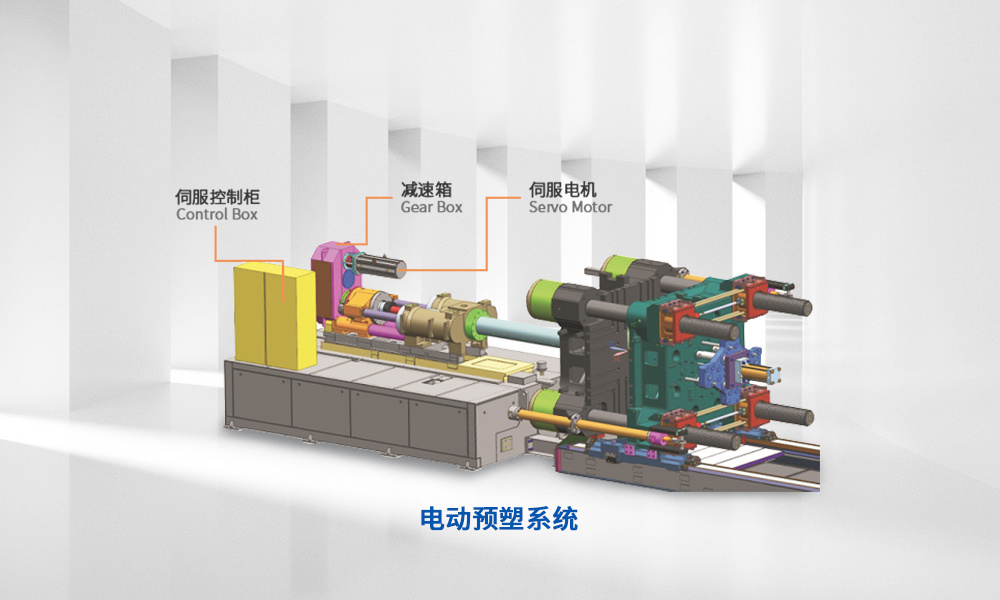

KIP減速箱系列采用現代化的伺服驅動概念，滿足了塑料機械螺桿驅動的所有要求，涵蓋了螺桿直徑從40mm至260mm的范圍。具有承載能力高，傳動平穩及噪音低等特點。
齒輪
■ 高精度的齒輪加工，齒輪精度為DIN6級以上
■ 高耐磨的齒輪，齒面硬度達到HRC 60±2
■ 高壽命的齒輪設計，齒輪承載壽命均按照5萬小時以上設計
■ 齒面和齒形均采用領先的修型技術,確保最低噪音和高效的傳動
箱體
■ 箱體材料HT250
■ 200系列以下箱體為整體式結構設計

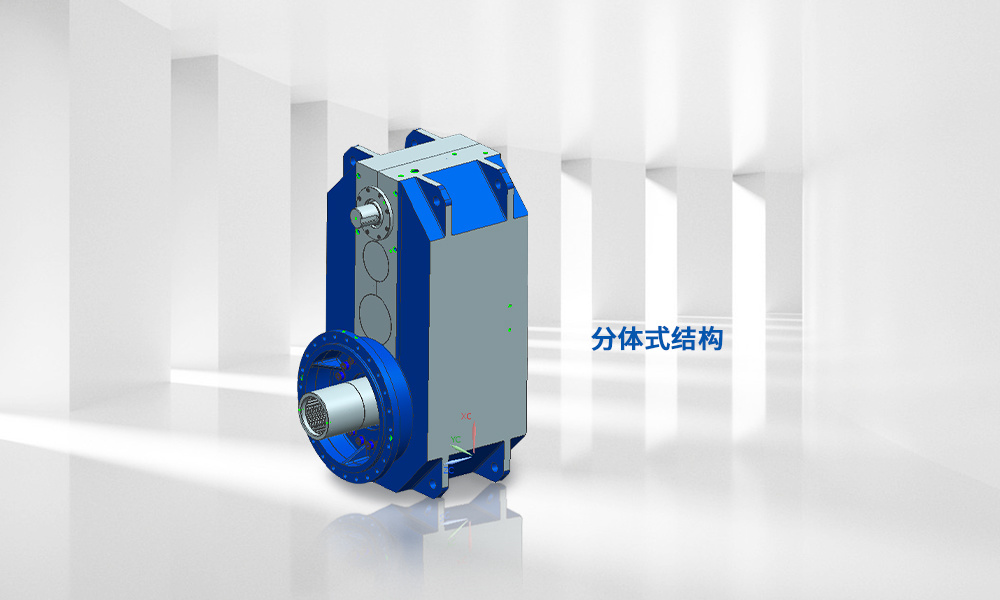

■ 200系列以上箱體為分體式結構設計，便于安裝和維修，同時也保證了可靠的強度
軸承
■ 軸承均采用國際知名品牌
特點
■ 全系列減速箱均采用外部強制冷卻系統，保證潤滑油品質
■ 采用模塊化設計，帶給客戶更經濟的方案
■ 可根據客戶使用要求進行定制化設計
| 性能參數表 | ||||
| KIP減速箱型號 | 輸出扭矩Mn(Nm) * | 軸中心距 | 重量(Kg) ** | 油量(L) *** |
| 112 | 1800 | 274 | 85 | 7 |
| 125 | 3000 | 338 | 150 | 10 |
| 140 | 4000 | 343 | 165 | 10 |
| 160 | 6000 | 410 | 300 | 20 |
| 180 | 7500 | 410 | 350 | 20 |
| 200 | 15000 | 525 | 560 | 40 |
| 225 | 18000 | 527 | 600 | 40 |
| 250 | 25000 | 645 | 1000 | 100 |
| 280 | 30000 | 645 | 1100 | 100 |
| 320 | 48000 | 770 | 1700 | 140 |
| 360 | 70000 | 867 | 2300 | 180 |
| 400 | 95000 | 960 | 3300 | 260 |
*Mn輸出扭矩在安全系數為1.0條件下計算的。選用機型與計算最大輸出扭矩時，請?jiān)诎踩禂?shù)為1.5條件下計算。
**重量是近似值，減速箱的重量因減速比與加裝的配件有所不同。
***表中標注的油量為粗略值，具體還是以液位計或油鏡為準。加注的潤滑油油品牌為
ISO VG 220EP:適用于室溫在-15℃~10℃
ISO VG 320EP:適用于室溫在 10℃~30℃
| 減速比表 | |||||||||||||
| 減速比 i | KIP系列減速箱型號 | ||||||||||||
| 112 | 125 | 140 | 160 | 180 | 200 | 225 | 250 | 280 | 320 | 360 | 400 | 450 | |
| 6.3 | 6.21 | ||||||||||||
| 8 | 8.18 | 8.06 | 8.06 | ||||||||||
| 10 | 10.33 | 10.33 | |||||||||||
| 11.5 | |||||||||||||
| 12.5 | 12.55 | 12.66 | 12.66 | ||||||||||
| 14 | 14 | 14 | |||||||||||
| 16 | 16.5 | 15.97 | 15.97 | 15.9 | 15.9 | ||||||||
| 18 | |||||||||||||
| 20 | 19.4 | 20.07 | 20.07 | 20.31 | 20.31 | 20.15 | 20.15 | ||||||
| 22.5 | 22.46 | 22.46 | |||||||||||
| 25 | 24.89 | 24.89 | 25.11 | 25.11 | |||||||||
| 28 | 28.18 | 28.18 | 28.18 | ||||||||||
| 31.5 | 31.44 | 31.38 | |||||||||||
| 35.5 | 35.5 | 35.62 | |||||||||||
| 40 | 39.98 | 40.71 | 40.12 | ||||||||||
| 45 | 45.6 | ||||||||||||
| 50 | 49.68 | ||||||||||||

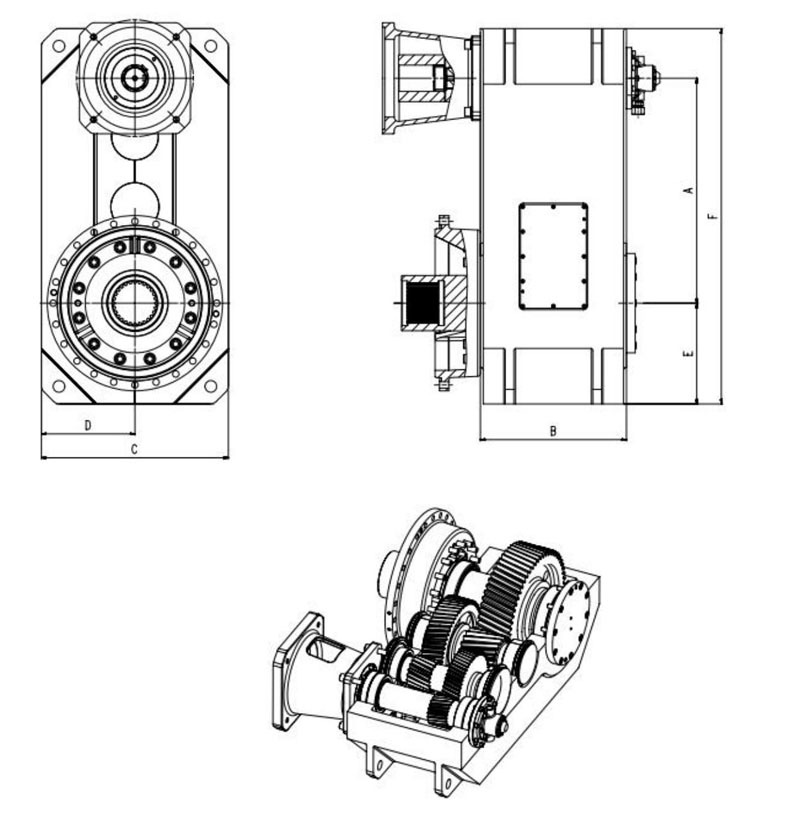

| 外形尺寸表 | ||||||
| KIP減速箱型號 | 主要尺寸 | |||||
| A | B | C | D | E | F | |
| 112 | 274 | 182 | 229 | 117 | 112 | 454 |
| 125 | 338 | 210 | 288 | 148 | 150 | 560 |
| 140 | 343 | 212 | 288 | 148 | 148 | 560 |
| 160 | 410 | 280 | 350 | 175 | 190 | 700 |
| 180 | 410 | 280 | 350 | 175 | 190 | 700 |
| 200 | 525 | 350 | 430 | 215 | 240 | 865 |
| 225 | 527 | 350 | 430 | 215 | 240 | 865 |
| 250 | 645 | 420 | 530 | 265 | 290 | 1060 |
| 280 | 645 | 420 | 530 | 265 | 290 | 1060 |
| 320 | 770 | 500 | 650 | 325 | 345 | 1285 |
| 360 | 867 | 560 | 720 | 360 | 400 | 1445 |
| 400 | 960 | 600 | 800 | 400 | 440 | 1600 |
備注：
輸入法蘭與輸出軸及法蘭可根據客戶的要求來定制
可提供2D或3D格式圖紙資料
KIP減速箱保留更改設計的權力

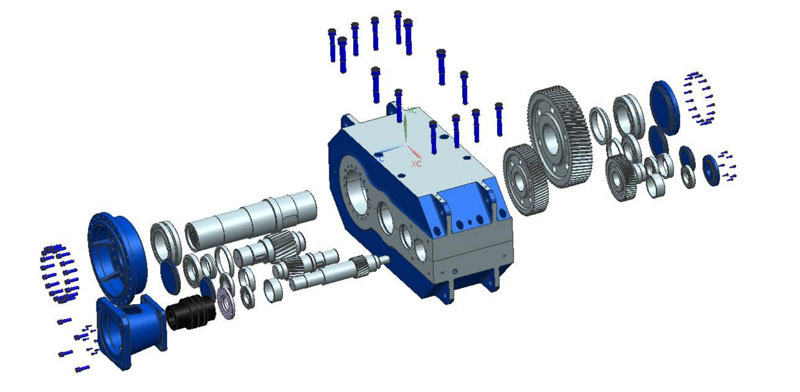

結構圖
-
